Thiết bị đóng cắt

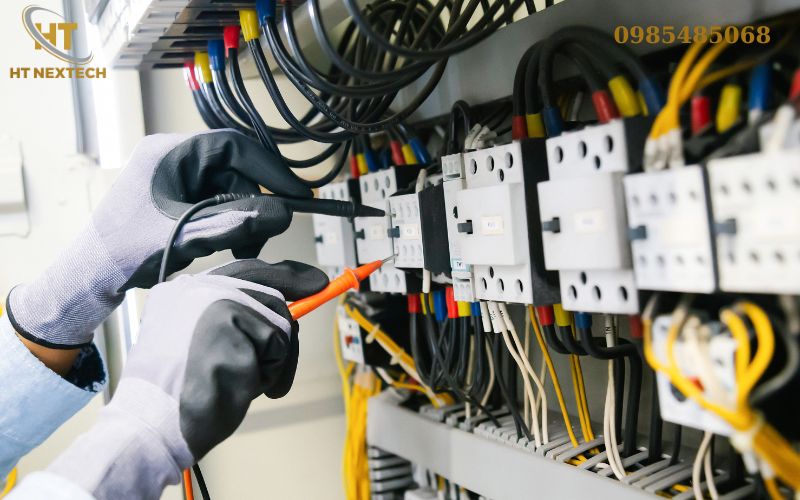

Trong mọi hệ thống điện, từ nhà ở, tòa nhà thương mại đến nhà máy công nghiệp, thiết bị đóng cắt luôn giữ vai trò then chốt trong việc bảo vệ, kiểm soát và vận hành dòng điện an toàn. Việc hiểu rõ khái niệm, cấu tạo và cách phân loại thiết bị đóng cắt điện không chỉ giúp lựa chọn đúng sản phẩm mà còn hạn chế rủi ro sự cố, đảm bảo tuổi thọ cho toàn bộ hệ thống điện.

Thiết bị đóng cắt điện là gì?

Để hiểu đúng về vai trò của thiết bị này, trước hết cần làm rõ khái niệm cơ bản. Thiết bị đóng cắt điện là thiết bị dùng để đóng – ngắt, điều khiển và bảo vệ mạch điện cũng như các thiết bị điện khác trong hệ thống. Nhờ đó, dòng điện luôn được duy trì ở trạng thái ổn định và an toàn.

Trong thực tế, thiết bị đóng cắt còn có nhiệm vụ phát hiện và xử lý nhanh các sự cố như quá tải, ngắn mạch, sụt áp hoặc rò rỉ điện. Khi xảy ra bất thường, thiết bị sẽ tự động ngắt mạch, hạn chế tối đa nguy cơ cháy nổ và hư hỏng thiết bị.

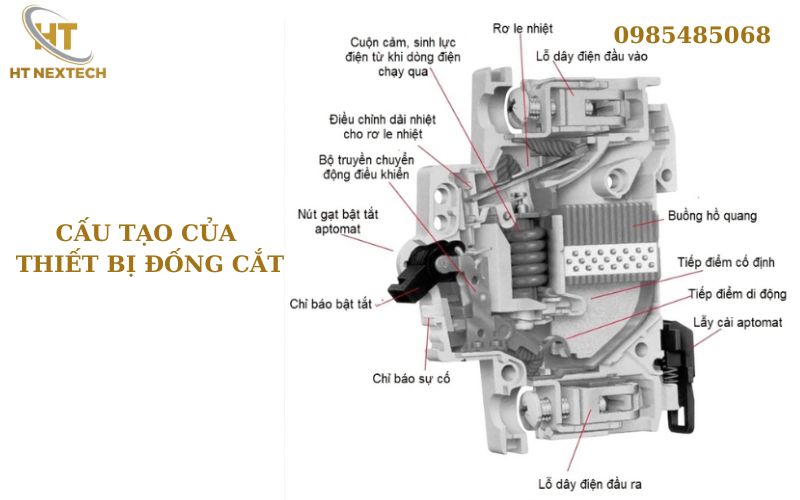

Thành phần và cấu tạo của một thiết bị đóng cắt

Để đảm bảo khả năng đóng ngắt chính xác và an toàn, mỗi thiết bị đóng cắt đều được cấu tạo từ nhiều bộ phận khác nhau, liên kết chặt chẽ và hoạt động đồng bộ.

Phần vỏ bảo vệ thường được làm từ vật liệu cách điện cao cấp, có khả năng chịu nhiệt và chống cháy, giúp bảo vệ người sử dụng khỏi nguy cơ tiếp xúc điện trực tiếp. Bên trong là tiếp điểm động và tiếp điểm tĩnh, đóng vai trò dẫn điện khi mạch ở trạng thái ON và tách rời khi ngắt mạch.

Ngoài ra, thiết bị còn có cơ cấu truyền động giúp thao tác đóng ngắt nhanh chóng, cùng với bộ phận bảo vệ như rơ le nhiệt, rơ le từ để phát hiện quá tải và ngắn mạch. Với các dòng thiết bị hiện đại, hệ thống dập hồ quang được thiết kế tối ưu nhằm giảm tia lửa điện và tăng tuổi thọ cho thiết bị.

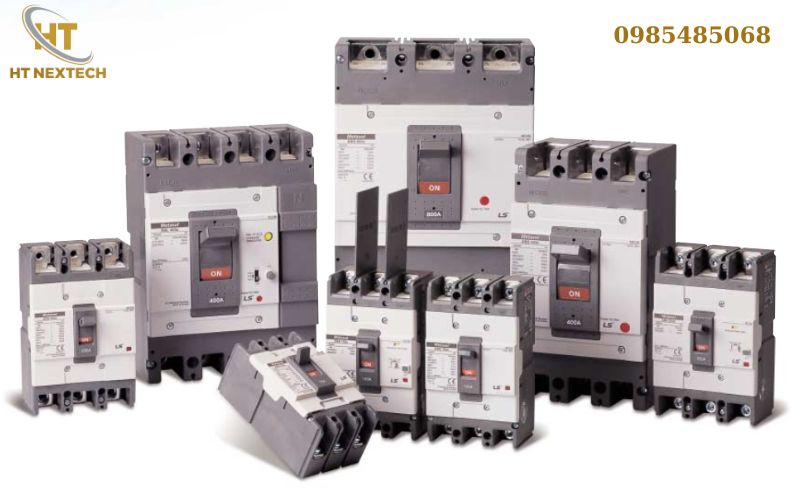

Phân loại thiết bị đóng cắt điện

Tùy theo đặc tính kỹ thuật và mục đích sử dụng, thiết bị đóng cắt điện được phân loại theo nhiều tiêu chí khác nhau. Việc nắm rõ cách phân loại giúp người dùng lựa chọn đúng thiết bị cho từng hệ thống.

Phân loại theo thuộc tính điện áp

Dựa vào mức điện áp làm việc, thiết bị đóng cắt được chia thành ba nhóm chính.

Thiết bị đóng cắt hạ thế
Đây là nhóm thiết bị được sử dụng phổ biến nhất trong đời sống và sản xuất. Chúng hoạt động ở mức điện áp thấp, thường dưới 1000V AC và 1500V DC. Thiết bị có khả năng tự động ngắt mạch khi xảy ra các sự cố như quá tải, ngắn mạch hoặc rò điện. Các sản phẩm tiêu biểu gồm MCB, MCCB, ELCB, RCCB, RCBO, cầu chì HRC và máy cắt không khí ACB.

Thiết bị đóng cắt trung thế
Nhóm này được sử dụng cho các hệ thống điện có điện áp từ 1kV đến 36kV, phổ biến trong nhà máy, trạm phân phối và khu công nghiệp. Chúng đảm nhiệm vai trò phân phối và bảo vệ nguồn điện trung thế, đảm bảo hệ thống vận hành liên tục và an toàn. Một số thiết bị thường gặp gồm máy cắt chân không VCB, máy cắt khí SF6, máy cắt dầu, máy cắt phụ tải LBS và recloser.

Thiết bị đóng cắt cao thế
Thiết bị đóng cắt cao thế làm việc ở mức điện áp trên 36kV, thường xuất hiện trong các trạm biến áp và hệ thống truyền tải điện quốc gia. Do phải chịu áp suất và nhiệt độ rất cao khi ngắt dòng điện, các thiết bị này được thiết kế với tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo độ an toàn tuyệt đối cho hệ thống.

Phân loại theo công dụng và môi trường lắp đặt

Ngoài điện áp, thiết bị đóng cắt còn được phân loại theo vị trí và môi trường sử dụng.

Thiết bị đóng cắt ngoài trời
Đây là những thiết bị được lắp đặt tại các khu vực không có mái che như trạm biến áp, nhà máy, khu công nghiệp hoặc đường dây truyền tải. Chúng có khả năng chống chịu tốt với điều kiện thời tiết khắc nghiệt như mưa, nắng, bụi bẩn và độ ẩm cao. Máy cắt SF6, máy cắt dầu và máy cắt chân không ngoài trời là những ví dụ điển hình.

Thiết bị đóng cắt trong nhà
Nhóm này thường được lắp đặt trong tủ điện, phòng điện hoặc không gian kín. Chúng hoạt động ở điện áp thấp hoặc trung thế và có nhiệm vụ bảo vệ mạch điện khỏi các sự cố điện. Các thiết bị phổ biến gồm MCB, MCCB, ACB, RCCB, VCB trong nhà.

Nguyên lý hoạt động của thiết bị đóng cắt

Nguyên lý hoạt động của thiết bị đóng cắt dựa trên việc kiểm soát dòng điện chạy qua mạch. Khi mạch điện hoạt động bình thường, dòng điện đi qua các tiếp điểm mà không gây ảnh hưởng đến thiết bị.

Khi xảy ra sự cố như quá tải hoặc ngắn mạch, dòng điện tăng đột ngột vượt quá giá trị cho phép. Lúc này, bộ phận bảo vệ sẽ kích hoạt cơ cấu ngắt, tách các tiếp điểm ra khỏi nhau, làm gián đoạn dòng điện. Quá trình này diễn ra trong thời gian rất ngắn nhằm hạn chế tối đa hư hỏng và nguy cơ cháy nổ.

Yếu tố để lựa chọn thiết bị đóng cắt phù hợp

Để lựa chọn thiết bị phù hợp, người dùng cần cân nhắc nhiều yếu tố kỹ thuật và thực tế sử dụng. Trước hết là điện áp và dòng định mức, đảm bảo thiết bị chịu được tải của hệ thống. Tiếp theo là môi trường lắp đặt, trong nhà hay ngoài trời, điều kiện ẩm ướt hay khô ráo.

Ngoài ra, thương hiệu, tiêu chuẩn kỹ thuật và khả năng mở rộng trong tương lai cũng là những yếu tố quan trọng. Việc chọn đúng thiết bị đóng cắt không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm chi phí bảo trì lâu dài.

Ứng dụng phổ biến của thiết bị đóng cắt

Hiện nay, thiết bị đóng cắt điện được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong dân dụng, chúng bảo vệ hệ thống điện gia đình, căn hộ và tòa nhà. Trong công nghiệp, thiết bị đóng cắt đóng vai trò kiểm soát và bảo vệ các dây chuyền sản xuất, máy móc và trạm biến áp.

Ngoài ra, thiết bị còn được sử dụng trong lĩnh vực năng lượng tái tạo, hệ thống điện mặt trời, điện gió và các công trình hạ tầng kỹ thuật.

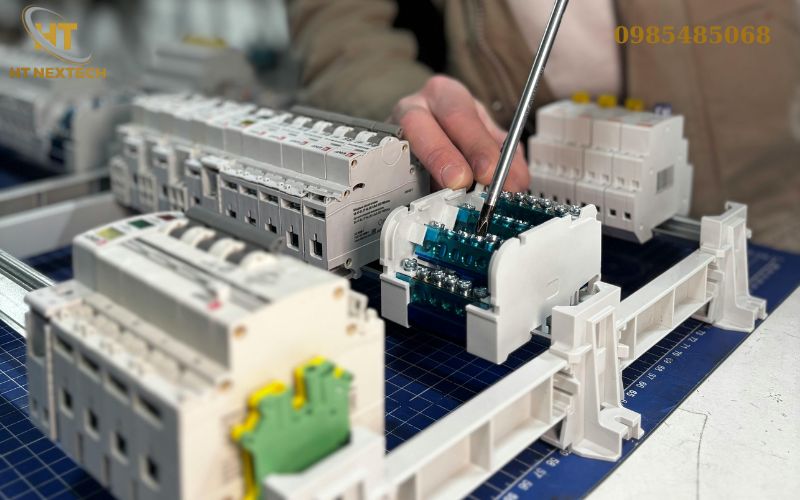

Bảo trì và xử lý sự cố thiết bị đóng cắt

Để thiết bị hoạt động ổn định và bền bỉ, việc bảo trì định kỳ là rất cần thiết. Người vận hành cần kiểm tra tiếp điểm, cơ cấu đóng ngắt và các bộ phận bảo vệ theo đúng khuyến cáo của nhà sản xuất.

Khi phát hiện thiết bị thường xuyên ngắt mạch hoặc có dấu hiệu quá nhiệt, cần kiểm tra lại tải hệ thống và thay thế thiết bị nếu cần thiết. Việc bảo trì đúng cách giúp kéo dài tuổi thọ và đảm bảo an toàn cho toàn bộ hệ thống điện.

HT NEXTECH – Thương hiệu cung cấp thiết bị đóng cắt chất lượng

HT NEXTECH là đơn vị uy tín trong lĩnh vực cung cấp thiết bị đóng cắt và thiết bị điện công nghiệp tại Việt Nam. Chúng tôi cam kết sản phẩm chính hãng, đầy đủ CO/CQ, đáp ứng tiêu chuẩn kỹ thuật và yêu cầu nghiệm thu của mọi công trình.

Với đội ngũ kỹ sư giàu kinh nghiệm, HT NEXTECH không chỉ cung cấp sản phẩm mà còn tư vấn giải pháp tối ưu, giúp khách hàng lựa chọn thiết bị phù hợp nhất cho từng hệ thống.

Thiết bị đóng cắt là thành phần không thể thiếu trong bất kỳ hệ thống điện nào. Việc hiểu rõ khái niệm, cấu tạo, phân loại và nguyên lý hoạt động sẽ giúp người dùng lựa chọn đúng thiết bị đảm bảo an toàn, hiệu quả và bền bỉ lâu dài. Nếu bạn đang tìm kiếm giải pháp thiết bị đóng cắt chất lượng cao, HT NEXTECH chính là đối tác đáng tin cậy cho mọi công trình.
