Cách bố trí tủ Rack đúng chuẩn – Tránh lỗi thường gặp khi lắp đặt

Cách bố trí tủ rack là yếu tố then chốt quyết định độ ổn định, an toàn và khả năng mở rộng của hệ thống mạng, server hay thiết bị viễn thông. Một tủ rack được sắp xếp đúng chuẩn không chỉ giúp thiết bị vận hành bền bỉ, tản nhiệt hiệu quả mà còn giảm đáng kể rủi ro sự cố và chi phí bảo trì về sau. Trong bài viết này, chúng ta sẽ đi sâu vào các nguyên tắc, cách bố trí tủ rack theo thứ tự thiết bị, quản lý cáp và những lỗi cần tránh khi lắp đặt thực tế.

Nguyên tắc cơ bản trong cách bố trí tủ rack

Trước khi đi vào chi tiết từng bước, cần nắm rõ các nguyên tắc nền tảng trong cách bố trí tủ rack. Đây là cơ sở để đảm bảo toàn bộ hệ thống hoạt động ổn định và dễ kiểm soát.

An toàn và tải trọng luôn được ưu tiên hàng đầu. Tủ rack có giới hạn chịu tải nhất định, vì vậy các thiết bị nặng như server, UPS cần được đặt thấp để hạ trọng tâm, giúp tủ đứng vững và hạn chế rung lắc.

Tính logic và khả năng bảo trì. Thiết bị cần được sắp xếp theo chức năng, theo luồng tín hiệu và nguồn điện rõ ràng. Khi cần kiểm tra hoặc thay thế, kỹ thuật viên có thể thao tác nhanh mà không ảnh hưởng toàn hệ thống.

Cuối cùng, khả năng mở rộng trong tương lai cũng là nguyên tắc không thể bỏ qua. Một cách bố trí tủ rack tốt luôn chừa không gian trống hợp lý, tránh nhồi nhét ngay từ đầu gây khó khăn khi nâng cấp.

>>> Xem thêm: Hướng dẫn lắp đặt tủ Rack từ A–Z cho phòng Server

Cách bố trí tủ rack theo thứ tự thiết bị chuẩn

Sau khi nắm được nguyên tắc chung, việc bố trí thiết bị theo thứ tự hợp lý sẽ giúp tủ rack gọn gàng và vận hành hiệu quả hơn.

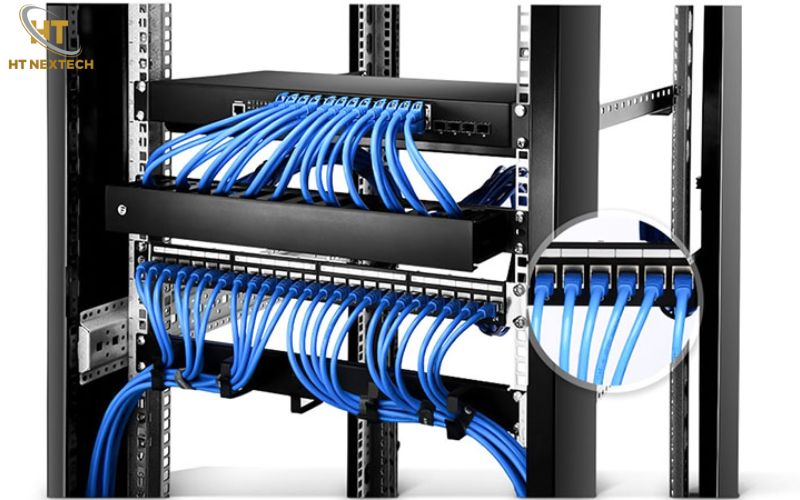

Thông thường, thứ tự thiết bị trong tủ rack được sắp xếp từ dưới lên trên như sau:

• UPS hoặc bộ lưu điện: Đặt ở đáy tủ để chịu tải tốt và đảm bảo an toàn khi mất điện.

• Server, đầu ghi, thiết bị nặng: Lắp phía trên UPS, cố định bằng thanh trượt hoặc tai rack đúng chuẩn.

• Switch, router, firewall: Đặt ở vị trí giữa tủ để thuận tiện kết nối cáp mạng và quản lý hệ thống.

• Patch panel, thanh quản lý cáp: Lắp xen kẽ giữa các thiết bị mạng nhằm giữ dây gọn và dễ phân luồng.

• Thiết bị nhẹ, phụ trợ: Đặt ở phần trên cùng của tủ rack.

Cách bố trí tủ rack giúp tối ưu tản nhiệt

Tản nhiệt là vấn đề sống còn với các hệ thống server và thiết bị mạng hoạt động liên tục. Một tủ rack bố trí sai có thể khiến nhiệt tích tụ, làm giảm tuổi thọ thiết bị.

Nguyên tắc đầu tiên là không chặn luồng gió tự nhiên. Các thiết bị sinh nhiệt cao cần được bố trí sao cho luồng khí nóng thoát ra phía sau tủ, tránh đặt sát vách hoặc che kín khe thoát gió.

Bên cạnh đó, nên chừa khoảng trống giữa các thiết bị hoặc sử dụng panel che (blank panel) để định hướng luồng khí. Việc này giúp khí lạnh đi đúng hướng, hạn chế hiện tượng gió xoáy trong tủ.

Với các hệ thống lớn, cách bố trí tủ rack hiệu quả thường kết hợp thêm quạt thông gió, quạt nóc hoặc điều hòa tủ rack, đặc biệt trong phòng server kín.

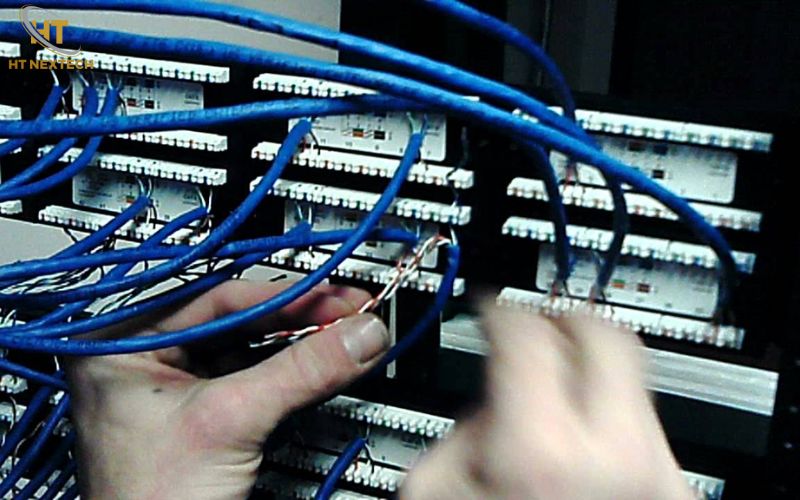

Bố trí cáp trong tủ rack sao cho gọn gàng, an toàn

Cáp nguồn và cáp mạng cần đi riêng biệt: Việc tách luồng giúp giảm nhiễu điện từ và hạn chế rủi ro khi xảy ra sự cố về điện.

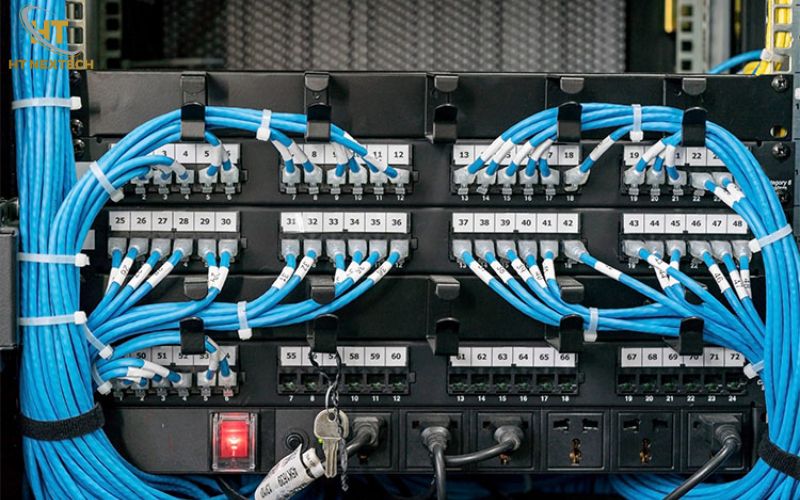

Nên sử dụng thanh quản lý cáp ngang và dọc: Để cố định dây, tránh tình trạng cáp chùng, đè lên thiết bị hoặc chắn luồng gió.

Nhãn đánh dấu cáp rõ ràng: Khi cần kiểm tra hoặc mở rộng hệ thống, kỹ thuật viên có thể xác định nhanh từng đường dây mà không mất thời gian dò tìm.

>>> Xem thêm: Tủ Rack dùng để làm gì? Vì sao hệ thống mạng không thể thiếu

Những lỗi thường gặp khi bố trí tủ rack

Trong thực tế thi công, nhiều hệ thống gặp sự cố do những lỗi tưởng chừng rất nhỏ trong cách bố trí tủ rack.

• Đặt thiết bị nặng ở vị trí cao: Làm mất cân bằng tủ, tăng nguy cơ đổ ngã.

• Nhồi nhét quá nhiều thiết bị: Gây bí nhiệt, khó bảo trì và rối cáp.

• Không phân tách cáp nguồn – cáp mạng: Dễ gây nhiễu và khó xử lý khi có sự cố.

• Thiếu không gian dự phòng: Khi cần mở rộng phải tháo dỡ, tốn thời gian và chi phí.

• Bỏ qua tiếp địa và an toàn điện: Tiềm ẩn rủi ro chập cháy và mất an toàn cho người vận hành.

Những lỗi này hoàn toàn có thể tránh được nếu tuân thủ đúng các nguyên tắc bố trí ngay từ đầu.

Cách bố trí tủ rack cho từng loại hệ thống

Tùy vào mục đích sử dụng, cách bố trí tủ rack cũng cần điều chỉnh cho phù hợp.

Với hệ thống mạng văn phòng nhỏ, ưu tiên bố trí gọn nhẹ, tập trung vào switch, router và patch panel, chừa không gian trống cho mở rộng.

Đối với phòng server hoặc trung tâm dữ liệu, cách bố trí tủ rack cần tuân thủ nghiêm ngặt về tải trọng, tản nhiệt và luồng khí nóng – lạnh, đồng thời quản lý cáp ở mức chuyên nghiệp.

Trong hệ thống camera hoặc viễn thông, nên sắp xếp thiết bị theo từng nhóm chức năng, giúp dễ kiểm soát và xử lý khi có sự cố đường truyền.

Cách bố trí tủ rack đúng chuẩn không chỉ giúp hệ thống vận hành ổn định, an toàn mà còn tiết kiệm chi phí bảo trì và nâng cấp về lâu dài. Từ việc sắp xếp thiết bị theo thứ tự hợp lý, tối ưu tản nhiệt cho đến quản lý cáp khoa học, mỗi chi tiết đều đóng vai trò quan trọng. Với kinh nghiệm triển khai hệ thống tủ rack thực tế từ HT NEXTECH, việc tuân thủ các nguyên tắc bố trí ngay từ đầu sẽ giúp hệ thống mạng hoạt động hiệu quả, hạn chế rủi ro và tránh những lỗi đáng tiếc về sau.
